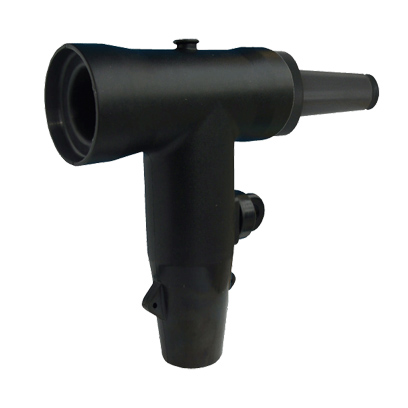

美式600A T-Ⅱ型插头

应用领域：

适用于美式600A电气系统 ，，，，用于美式箱变、环网柜、电缆分支箱及其它电气装备的高压电气毗连 ，，，，装置在美式600A套管接口上

下载手册

产品型号：WABT2-15/600

美式600A T-Ⅱ型插头由转换讨论与美式T型插头组合而成 ，，，，适用于美式600A电气系统 ，，，，用于美式箱变、环网柜、电缆分支箱及其它电气装备的高压电气毗连 ，，，，可实现额定电流600A接口向额定电流200A接口的过渡 ，，，，为用户提供一个200A出线接口。。200A接口可插接美式肘型插头、美式肘型避雷器、200A绝缘帽。。
产品接口切合标准IEEE386中600A和200A套管设计。。
产品为全绝缘、全密封、全屏障 ，，，，紧凑型设计；；；；
测试点可装置带电显示器或故障指示器 ，，，，以便显示装备的带电状态和故障状态；；；；
屏障型插头的内外屏设计使得电场结构越发优化 ，，，，匀称外屏障层 ，，，，接地电阻小于1000Ω ，，，，有用地使电缆头外外貌坚持零电位 ，，，，确保维护操作者的人身清静；；；；
插头尾部与电缆之间用冷缩管缩短密封 ，，，，有用地解决了电缆潮气入侵的问题 ，，，，且装置利便。。

电气性能：

额定电压15kV(8.3/14.4kV)
额定电流600A
工频耐压(AC)42kV/1min 39 kV/5min
局部放电15kV,≤2pC
攻击电压 (正负极性各10次)95kV
屏障电阻≤5000Ω
适用电缆截面25-400mm2
注：该产品知足IEC 60502.4-2005,IEEE-386及GB/T 12706.4-2002要求

bm11222宝马娱乐网站核材致力于产品的一直刷新 ，，，，因此我们保存不事先通知而改变设计、尺寸和数据的权力。。

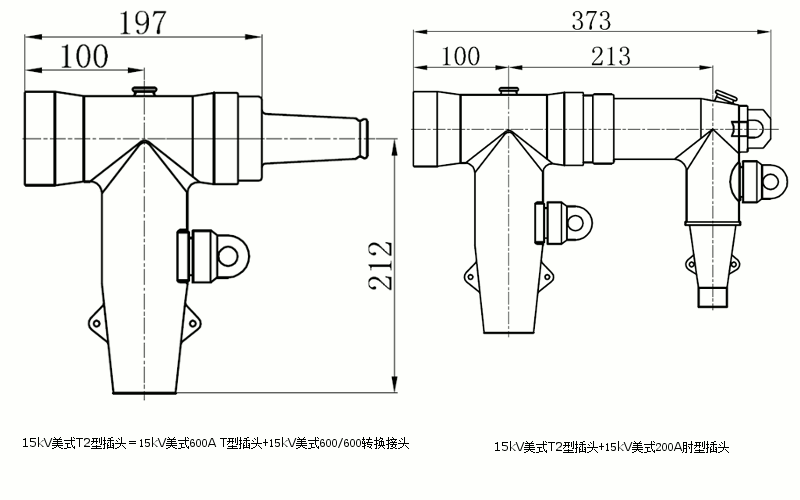

美式600A T-Ⅱ型插头.gif

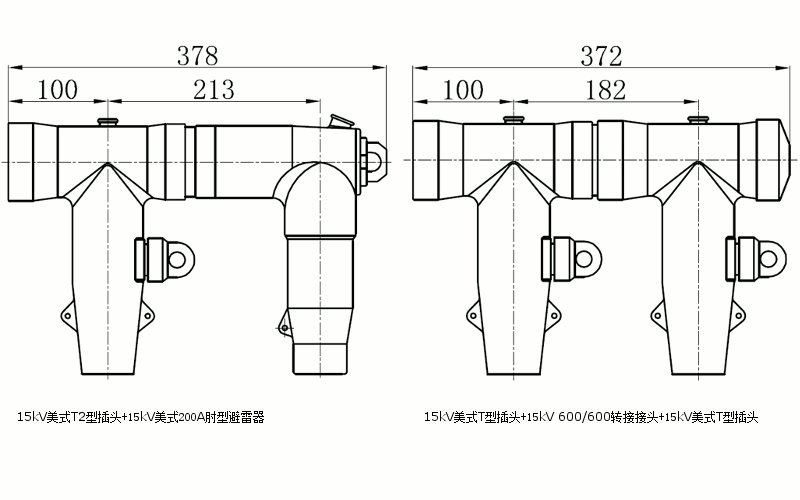

美式600A T-Ⅱ型插头2.gif

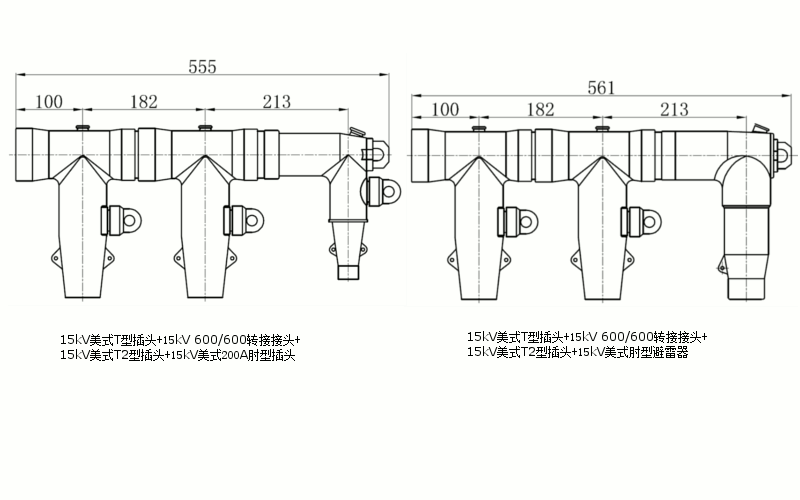

美式600A T-Ⅱ型插头4.gif

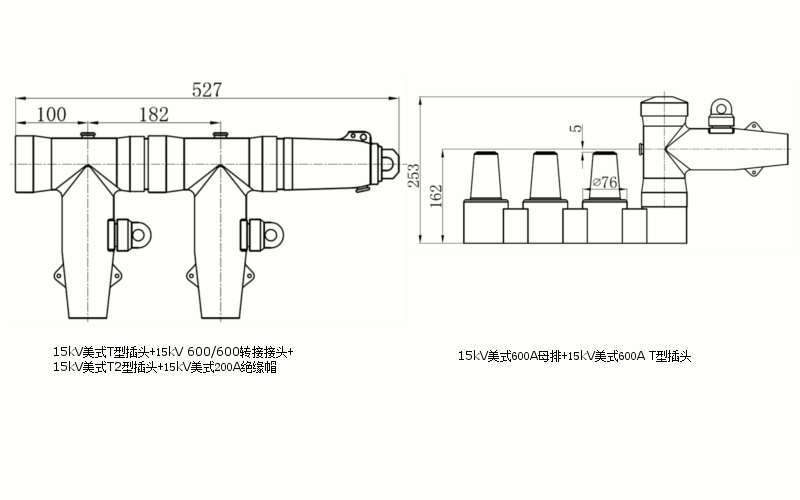

美式600A T-Ⅱ型插头5.gif

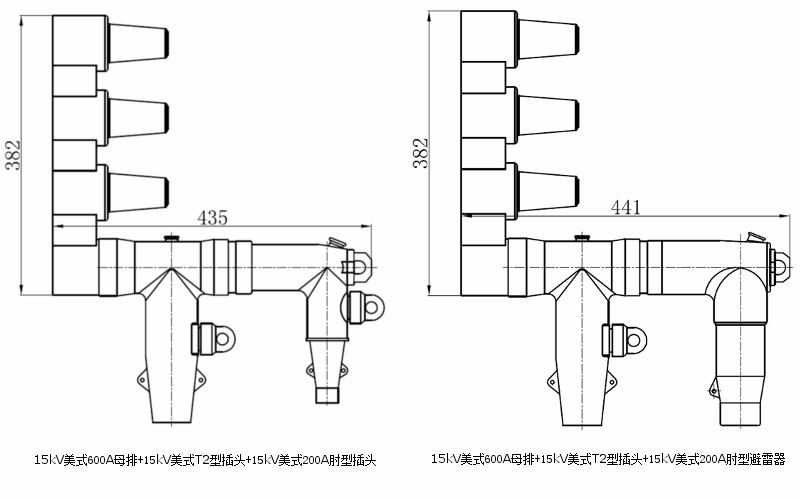

美式600A T-Ⅱ型插头6.gif

bm11222宝马娱乐网站核材美式600A T-Ⅱ型插头选型.gif
