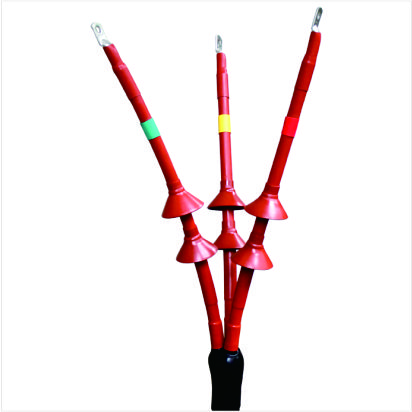

1、交联电缆热缩型终端头双地线工艺。 。。。。即钢铠地线和铜屏障地线脱离，，，，，使电缆预试越发合理。 。。。。
a、测钢铠地线与对地电阻，，，，，导通时说明内衬层已破损；；；；测铜屏障地线对地电阻，，，，，导通时说明电缆内、外护层都已损坏。 。。。。
c、为了施工利便，，，，，开发了三角垫锥。 。。。。
d、指套锥形结构，，，，，绝不开裂。 。。。。
序号 | 试验项目1） | 标准要求 | |||
户内 | 户外 | 中心 | |||
1 | 工频耐压试验 | AC 39kV，，，，，5min或 DC 35kV，，，，，15min | |||
淋雨下工频耐压试验 | ---- | 35kV下，，，，，1min,组合试样未闪络和击穿 | ------ | ||
2 | 室温下局部放电试验 | 在15kV下组合试样无可检测放电 | |||
3 | 高温下攻击电压试验，，，，，在θt2)下 | 95kV，，，，，正负极性攻击各10次不闪络，，，，，不击穿 | |||
4 | 恒压负荷循环试验 | 在θt温度下和23kV下循环60次3）(空气中) | 在θt温度下和23kV下循环30次3）(空气中)和30次3）（水中） | ||
5 | 局部放电（在θt2）4）下和情形温度下t） | 在15kV下≤10pC | |||
6 | 短路热稳固（屏障5）） | 在电缆屏障的ISC下，，，，，短路2次，，，，，无可见损伤；；；； | |||
7 | 短路热稳固（导体） | 升高到电缆导体的θSC下，，，，，短路2次，，，，，无可见损伤 | |||
8 | 短路动稳固 | 在电缆屏障的Id下，，，，，短路1次，，，，，无可见损伤 | |||
9 | 攻击电压试验 | 95kV，，，，，正负极性攻击各10次不闪络，，，，，不击穿 | |||
10 | 交流耐压 | 23kV，，，，，15min | |||
11 | 潮雾试验7） | 11kV，，，，，300H | |||
12 | 盐雾试验7） | 11kV，，，，，1000H | |||
1）除非尚有划定，，，，，试验应在情形温度下举行；；；； 2）θt是正常运行时导体最高温度加（5-10）℃；；；； 3）每一循环8H，，，，，温度稳固时间至少2H，，，，，冷却时间至少3H；；；； 4）在加热期竣事时举行丈量；；；； 5）本试验仅适用于能直接或通过衬套与电缆金属屏障相毗连的终端；；；； 6）进对峰值电流ip>80kA的单芯电缆附件和峰值电流ip>63kA的三芯电缆附件有此要求；；；； 7）对瓷套管、瓷绝缘套管的终端无此要求；；；；对有护罩式终端应在三相条件下试验。 。。。。 | |||||
电压品级 | 线芯数目 | 电缆截面/mm2 | 户内终端产品代码 | 户外终端产品代码 |
8.7/15(17.5)kV | 3,1 | 25-50 70-120 150-240 300-400 500-630 | 8.7/15kVRSNY-3/1(1/1) 8.7/15kVRSNY-3/2(1/2) 8.7/15kVRSNY-3/3(1/3) 8.7/15kVRSNY-3/4(1/4) 8.7/15kVRSNY-3/5(1/5) | 8.7/15kVRSWY-3/1(1/1) 8.7/15kVRSWY-3/2(1/2) 8.7/15kVRSWY-3/3(1/3) 8.7/15kVRSWY-3/4(1/4) 8.7/15kVRSWY-3/5(1/5) |
6/10(12)kV 6.35/11(12)kV | 3,1 | 25-50 70-120 150-240 300-400 500-630 | 6/10kVRSNY-3/1(1/1) 6/10kVRSNY-3/2(1/2) 6/10kVRSNY-3/3(1/3) 6/10kVRSNY-3/4(1/4) 6/10kVRSNY-3/5(1/5) | 6/10kVRSWY-3/1(1/1) 6/10kVRSWY-3/2(1/2) 6/10kVRSWY-3/3(1/3) 6/10kVRSWY-3/4(1/4) 6/10kVRSNY-3/5(1/5) |
